Das Lynx Smart BMS NG ist das zentrale Batteriemanagementsystem für Victron Energy Lithium NG-Batterien. Es bietet höchste Sicherheit, zuverlässige Leistung und umfassende Überwachung für Batteriebänke mit 12,8 V, 25,6 V oder 51,2 V, die flexibel in Reihe, parallel oder kombiniert konfiguriert werden können. Ein integrierter Schütz fungiert als zusätzliche Sicherheits-Abschaltung und zugleich als ferngesteuerter Hauptschalter. Der eingebaute Batteriemonitor zeigt den Ladezustand in Prozent sowie weitere wichtige Daten an. Ein Voralarmsignal warnt rechtzeitig vor einer Abschaltung, etwa bei niedriger Zellspannung. Über Bluetooth und die VictronConnect App lässt sich das System einfach einrichten und überwachen. Zusätzlich ermöglicht Ve.CAN die lokale und Fernüberwachung mit GX-Geräten wie dem Cerbo GX. Als Teil des modularen Lynx-Verteilersystems ist das BMS vielseitig einsetzbar, jedoch nicht kompatibel mit M8-Verschraubungen.

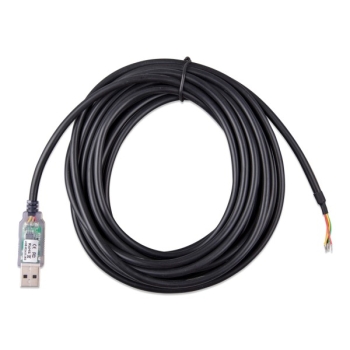

Das 5m USB zu RS485 Interface Kabel von Victron Energy zur Verbindung diverser Energiezähler ET112, ET340 und EM24 mit dem System-Kontrollmonitor Color Control GX oder der Systemüberwachung Venus GX.

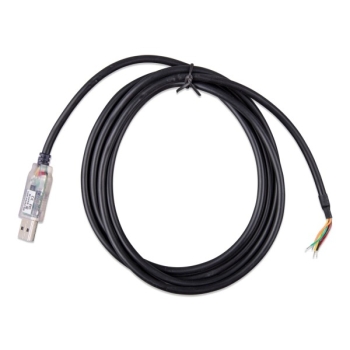

Das 1,8m USB zu RS485 Interface Kabel von Victron Energy zur Verbindung diverser Energiezähler ET112, ET340 und EM24 mit dem System-Kontrollmonitor Color Control GX oder der Systemüberwachung Venus GX.

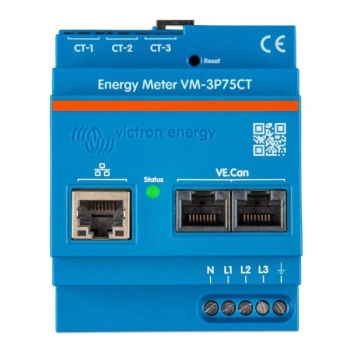

Der VM-3P75CT ist ein 3-phasiger Stromzähler mit Externen Stromsensoren für maximal 75A pro Phase

In einem Energiespeichersystem wird der Energiezähler meist am Hausanschlusspunkt installiert.

Damit misst er:
Bezogene Energie aus dem Netz (Import)
Eingespeiste Energie ins Netz (Export)
Aktuelle Leistung (Watt), Strom und Spannung
Energieflussrichtung (Verbrauch vs. Überschussproduktion)

Diese Informationen sind entscheidend für:
Optimierung des Eigenverbrauchs
Betrieb des Wechselrichters im ESS-Modus (Energy Storage System)
Steuerung des Batteriespeichers (Laden/Entladen)

Technische Daten & Anschluss
Phasenanzahl: 3-phasig (3 Phasen)
Maximaler Nennstrom: 75 A
Kommunikation: 2x VE.Can, 1 Ethernet (Modbuss UDP)
Spannung: 230 VAC (± Toleranz)
Montage: DIN-Hutschiene (DIN-Rail), typischerweise 35 mm
Maße / Gehäuse: Kompaktes Modul (ca. 90× 71 × 59 mm)

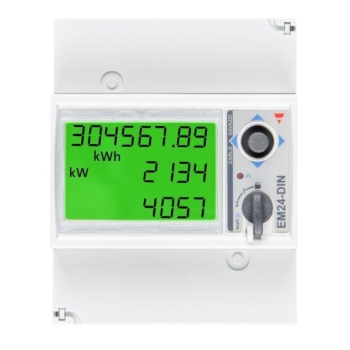

Der EM24 ist ein 3-phasiger Stromzähler für maximal 65A pro Phase

In einem Energiespeichersystem wird der Energiezähler meist am Hausanschlusspunkt installiert.

Damit misst er:
Bezogene Energie aus dem Netz (Import)
Eingespeiste Energie ins Netz (Export)
Aktuelle Leistung (Watt), Strom und Spannung
Energieflussrichtung (Verbrauch vs. Überschussproduktion)

Diese Informationen sind entscheidend für:
Optimierung des Eigenverbrauchs
Betrieb des Wechselrichters im ESS-Modus (Energy Storage System)
Steuerung des Batteriespeichers (Laden/Entladen)

Technische Daten:
Phasenanzahl: 3-phasig (3 Phasen)
Maximaler Nennstrom: 65 A
Kommunikation: Ethnernet (Modbus UDP)
Spannung: 230 VAC (± Toleranz)
Montage: DIN-Hutschiene (DIN-Rail), typischerweise 35 mm
Maße / Gehäuse: Kompaktes Modul (ca. 72 × 66 × 90 mm)

Der EM24 ist ein 3-phasiger Stromzähler für maximal 65A pro Phase

In einem Energiespeichersystem wird der Energiezähler meist am Hausanschlusspunkt installiert.

Damit misst er:
Bezogene Energie aus dem Netz (Import)
Eingespeiste Energie ins Netz (Export)
Aktuelle Leistung (Watt), Strom und Spannung
Energieflussrichtung (Verbrauch vs. Überschussproduktion)

Diese Informationen sind entscheidend für:
Optimierung des Eigenverbrauchs
Betrieb des Wechselrichters im ESS-Modus (Energy Storage System)
Steuerung des Batteriespeichers (Laden/Entladen)

Technische Daten:
Phasenanzahl: 3-phasig (3 Phasen)
Maximaler Nennstrom: 65 A
Kommunikation: RS485 (Modbus-RTU)
Spannung: 230 VAC (± Toleranz)
Montage: DIN-Hutschiene (DIN-Rail), typischerweise 35 mm
Maße / Gehäuse: Kompaktes Modul (ca. 72 × 66 × 90 mm)

Der ET340 ist ein 3-phasiger Stromzähler für maximal 65A pro Phase

In einem Energiespeichersystem wird der Energiezähler meist am Hausanschlusspunkt installiert.

Damit misst er:
Bezogene Energie aus dem Netz (Import)
Eingespeiste Energie ins Netz (Export)
Aktuelle Leistung (Watt), Strom und Spannung
Energieflussrichtung (Verbrauch vs. Überschussproduktion)

Diese Informationen sind entscheidend für:
Optimierung des Eigenverbrauchs
Betrieb des Wechselrichters im ESS-Modus (Energy Storage System)
Steuerung des Batteriespeichers (Laden/Entladen)

Technische Daten & Anschluss
Phasenanzahl: 3-phasig (3 Phasen)
Maximaler Nennstrom: 65 A
Kommunikation: RS485 (Modbus-RTU)
Spannung: 230 VAC (± Toleranz)
Montage: DIN-Hutschiene (DIN-Rail), typischerweise 35 mm
Maße / Gehäuse: Kompaktes Modul (ca. 54 × 63 × 90 mm)

Der ET112 ist ein 1-phasiger Stromzähler für maximal 100A

In einem Energiespeichersystem wird der Energiezähler meist am Hausanschlusspunkt installiert.
Damit misst er: Bezogene Energie aus dem Netz (Import)
Eingespeiste Energie ins Netz (Export)
Aktuelle Leistung (Watt), Strom und Spannung Energieflussrichtung (Verbrauch vs. Überschussproduktion)

Diese Informationen sind entscheidend für:
Optimierung des Eigenverbrauchs
Betrieb des Wechselrichters im ESS-Modus (Energy Storage System)
Steuerung des Batteriespeichers (Laden/Entladen)

Technische Daten & Anschluss
Phasenanzahl: 1-phasig (Single Phase)
Maximaler Nennstrom: 100 A
Kommunikation: RS485 (Modbus-RTU)
Spannung: 230 VAC (± Toleranz)
Montage: DIN-Hutschiene (DIN-Rail), typischerweise 35 mm
Maße / Gehäuse: Kompaktes Modul (ca. 35 × 63 × 90 mm laut Datenblatt)

Der intelligente Batterie-Shunt

Der SmartShunt ist ein Alles-in-einem-Batteriewächter, nur ohne Display. Ihr Telefon fungiert als Display. Der SmartShunt verbindet sich über Bluetooth mit der VictronConnect App auf Ihrem Telefon (oder Tablet) und Sie können alle überwachten Batterieparameter, wie Ladezustand, Restlaufzeit, Verlaufsinformationen und vieles mehr bequem auslesen.

Alternativ kann der SmartShunt angeschlossen und von einem GX-Gerät gelesen werden. Der Anschluss an den SmartShunt erfolgt über ein VE.Direct-Kabel.
Der SmartShunt ist eine gute Alternative für eine BMV-Batterieüberwachung, insbesondere für Systeme, bei denen eine Batterieüberwachung erforderlich ist, aber weniger Verkabelung und Unordnung gewünscht wird.
Der SmartShunt ist mit Bluetooth, einem VE.Direct-Port und einer Verbindung ausgestattet, die für Folgendes verwendet werden kann: Überwachung einer zweiten Batterie, Mittelpunktsüberwachung oder eines Temperatursensors.

Der intelligente Batterie-Shunt

Der SmartShunt ist ein Alles-in-einem-Batteriewächter, nur ohne Display. Ihr Telefon fungiert als Display. Der SmartShunt verbindet sich über Bluetooth mit der VictronConnect App auf Ihrem Telefon (oder Tablet) und Sie können alle überwachten Batterieparameter, wie Ladezustand, Restlaufzeit, Verlaufsinformationen und vieles mehr bequem auslesen.

Alternativ kann der SmartShunt angeschlossen und von einem GX-Gerät gelesen werden. Der Anschluss an den SmartShunt erfolgt über ein VE.Direct-Kabel.
Der SmartShunt ist eine gute Alternative für eine BMV-Batterieüberwachung, insbesondere für Systeme, bei denen eine Batterieüberwachung erforderlich ist, aber weniger Verkabelung und Unordnung gewünscht wird.
Der SmartShunt ist mit Bluetooth, einem VE.Direct-Port und einer Verbindung ausgestattet, die für Folgendes verwendet werden kann: Überwachung einer zweiten Batterie, Mittelpunktsüberwachung oder eines Temperatursensors.

Der intelligente Batterie-Shunt

Der SmartShunt ist ein Alles-in-einem-Batteriewächter, nur ohne Display. Ihr Telefon fungiert als Display. Der SmartShunt verbindet sich über Bluetooth mit der VictronConnect App auf Ihrem Telefon (oder Tablet) und Sie können alle überwachten Batterieparameter, wie Ladezustand, Restlaufzeit, Verlaufsinformationen und vieles mehr bequem auslesen.

Alternativ kann der SmartShunt angeschlossen und von einem GX-Gerät gelesen werden. Der Anschluss an den SmartShunt erfolgt über ein VE.Direct-Kabel.
Der SmartShunt ist eine gute Alternative für eine BMV-Batterieüberwachung, insbesondere für Systeme, bei denen eine Batterieüberwachung erforderlich ist, aber weniger Verkabelung und Unordnung gewünscht wird.
Der SmartShunt ist mit Bluetooth, einem VE.Direct-Port und einer Verbindung ausgestattet, die für Folgendes verwendet werden kann: Überwachung einer zweiten Batterie, Mittelpunktsüberwachung oder eines Temperatursensors.

Das Lynx Smart BMS NG ist das zentrale Batteriemanagementsystem für Victron Energy Lithium NG-Batterien. Es bietet höchste Sicherheit, zuverlässige Leistung und umfassende Überwachung für Batteriebänke mit 12,8 V, 25,6 V oder 51,2 V, die flexibel in Reihe, parallel oder kombiniert konfiguriert werden können. Ein integrierter Schütz fungiert als zusätzliche Sicherheits-Abschaltung und zugleich als ferngesteuerter Hauptschalter. Der eingebaute Batteriemonitor zeigt den Ladezustand in Prozent sowie weitere wichtige Daten an. Ein Voralarmsignal warnt rechtzeitig vor einer Abschaltung, etwa bei niedriger Zellspannung. Über Bluetooth und die VictronConnect App lässt sich das System einfach einrichten und überwachen. Zusätzlich ermöglicht Ve.CAN die lokale und Fernüberwachung mit GX-Geräten wie dem Cerbo GX. Als Teil des modularen Lynx-Verteilersystems ist das BMS vielseitig einsetzbar, jedoch nicht kompatibel mit M8-Verschraubungen.

Der WS500 Pro ist der einzige auf dem Markt erhältliche Lichtmaschinenregler, der Strom, Spannung und Temperatur nutzen kann, um eine möglichst präzise und effektive Ladung für 12-V-, 24-V- und 48-V-Batteriesysteme zu ermöglichen. Konfigurationsmöglichkeiten, auch für Spannungen dazwischen, machen ihn zur perfekten Lösung für die Ladung von Blei-Säure-Batterien oder LiFePO4-Lithium-Ionen-Batterien der neuen Generation.

Es ist zwingend ein Kabelbaum zu dem Regler erforderlich wählen sie zwischen dem WS500-KB-TypP (Positive) oder WS500-KB-TypN (Negative) aus.

Der WS500 ist voll kompatibel mit Victron und kann via CAN-Bus direkt mit dem Cerbo GX kommunizieren!

Der BlueSolar MPPT ist mit modernster Technologie ausgestattet, um das Beste aus Ihren Solarmodulen herauszuholen und gleichzeitig die Batterien zu schützen.
Er arbeitet mit einem Wirkungsgrad von 98 % bei natürlicher Kühlung und ist für den Einsatz unter härtesten Bedingungen ausgelegt.

-max. PV-Leerlaufspannung: 100V
-20A max. Ladestrom, für 12V und 24V Batterien geeignet
-nominale PV-Leistung bei 12V Systemen: 290W
-nominale PV-Leistung bei 24V Systemen: 580W
-nominale PV-Leistung bei 48V Systemen: 1160W
-20A Lastausgang
-hoher Spitzenwirkungsgrad von 98%
-Datenkommunikation VE.Direct
-programmierbarer Batterie-Ladealgorithmus über ein GX-Gerät (Cerbo, Ekrano und Venus-GX) oder über das Smartphone mit einem VE.Direct Bluetooth
Smart Dongle

Der SmartSolar MPPT ist mit modernster Technologie ausgestattet, um das Beste aus Ihren Solarmodulen herauszuholen und gleichzeitig die Batterien zu schützen.
Er arbeitet mit einem Wirkungsgrad von 98 % bei natürlicher Kühlung und ist für den Einsatz unter härtesten Bedingungen ausgelegt.

-max. PV-Leerlaufspannung: 75V
-15A max. Ladestrom, für 12V und 24V Batterien geeignet
-nominale PV-Leistung bei 12V Systemen: 220W
-nominale PV-Leistung bei 24V Systemen: 440W
-15A Lastausgang
-hoher Spitzenwirkungsgrad von 98%
-Datenkommunikation VE.Direct und Bluetooth
-programmierbarer Batterie-Ladealgorithmus über die kostenlose Victron Connect App
